导轨三相电度表7P

注：有功电能计量表，只显示有功电能功能。

二、技术参数

注：有功电能计量表，只显示有功电能功能。

三、安装与接线

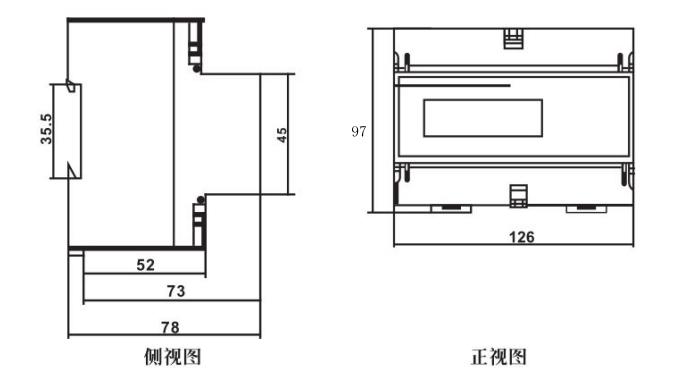

3．1 仪表尺寸

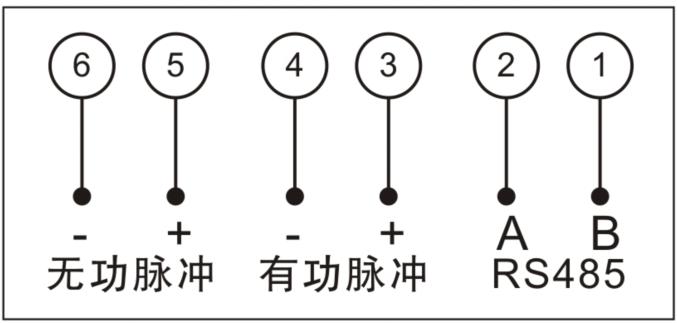

功能端子接线图(上接线端)

三相四线电流互感式接线图（3X220/380V  3X1.5（6）A）

三相四线直接式接线图（3X220/380V  5（100）A）

三相四线电流、电压互感式接线图(3×57.7/100V  3×1.5(6)A)

三相三线电流、电压互感式接线图(3×100V  3×1.5(6)A)

进入编程状态:
在测量显示状态时按住“SET”键2秒钟，进入密码认证页面，使用“◄”键,“▲”键和“▼”键输入密码 (默认用户密码为1111)，再按“SET”键就进入编程状态页面。注意：如果输入密码按“SET”键后，退出到测量显示状态，则表示输入密码不正确。
退出编程状态：
在编程状态，一直按住“SET”键2秒钟，退出编程状态并保存，或页面切到最后一项直接退出保存。

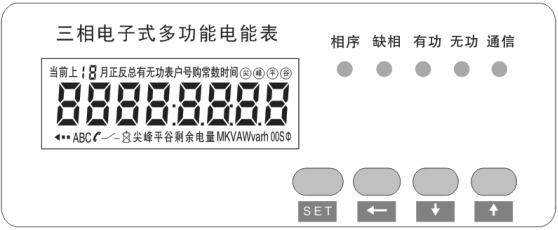

功能键SET：确认设置值，进入下一项设置或退出设置。
位选键 ◄：循环选定要设置的数码管，选定的数码管呈闪烁状态。
增加键 ▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。
减小键 ▼：改变闪烁位数码管的数值(数码管数值从9到0循环)。

序号	序号内容说明	显示	范围
进入	进入菜单密码		0000~9999
	说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为1111
1	接线方式		、
	说明：三相三线接法、三相四线接法(出厂固定显示)
2	电压倍率		1~9999
	说明：本项设定线路所用PT的倍率，出厂预设为1，如线路所用PT为：10kV/100V，则该项值应设为100，（直通式不需要调PT倍率）
3	电流倍率		1~9999
	说明：本项设定线路所用CT的倍率，出厂预设为1，如线路所用CT为：600A/5A，则该项值应设为120 （直通式不需要调CT倍率）
4	电压选择		100~400
	说明：本项设定线路所用PT设置，出厂预设为400，如线路所用PT为：10kV/100V，则该项值应设为100（与设置第二项配合使用）
5	电流选择		1~247
	说明：本项设定线路所用CT的设置，出厂预设为5，如线路所用CT为比5A选择5，如CT为比1A选择1（与设置第三项配合使用）
6	显示方式		0~99
	说明：1为固定显示方式，手动切换显示项；0设置页面为轮显切换，轮显切换界面下，手动切换也有效。
7	通信地址		1~247
	说明：仪表地址，多机通信时用于识别本机
8	通信波特率		1200、2400、4800、9600
	说明：用于设定RS485通讯的波特率，出厂预设值为9600
9	通信数据格式		、 、 、
	说明：无校验位8个数据位1个停止位
10	电能清0		、
	说明：电能数据清0，电能数据不变

1 三相电压		分别显示电压Ua、Ub、Uc，单位为V，在K指示灯亮的情况下为KV。左图中Ua=220.0V、Ub=220.3V、Uc=220.1V。 注：当电压某相缺相时，如A相电压缺相，电压显示页面底部A字符闪烁，仪表表面缺相灯亮起。 当电压某相相序错时，电压显示页面底部ABC字符闪烁，仪表表面相序灯亮起。（仪表识别不出哪相错，用户自己查找问题）
2 三相电流		分别显示三相电流Ia、Ib、Ic单位为A。左图中Ia=5.000A、Ib=4.998A、Ic=5.001A。 注：当电流某相缺相时，如A相电流缺相，电流显示页面底部A字符闪烁，仪表表面缺相灯亮起。 当电流某相相序错时或电流进出线接反，电流显示页面底部ABC字符闪烁，仪表表面相序灯亮起。（仪表识别不出哪相错，用户自己查找问题）
3 频率		左图显示频率50.00赫兹
4 有功功率		当页面显示P时，按键，显示分相有功功率 左图中分别显示有功功率KW,  P为总有功功率，Pa为A相有功功率，Pb为B相有功功率，Pc为C相有功功率 。 左图中P=3.142KW、Pa=3.143KW、Pb=3.141KW、Pc=3.142KW
5 无功功率		当页面显示q时，按键，显示分相无功功率 左图中分别显示无功功率Kvar,  q为总无功功率，qa为A相无功功率，qb为B相无功功率，qc为C相无功功率 。 左图中q=3.142Kvar、qa=3.143Kvar、qb=3.141Kvar、qc=3.142Kvar
6 功率因数		当页面显示PF时，按键，显示分相功率因数 左图中分别显示功率因数COSΦ,  PF为总功率因数，PFa为A相功率因数，PFb为B功率因数，PFc为C相功率因数 。 左图中PF=1.000COSΦ、PFa=1.000COSΦ、PFb=1.000COSΦ、PFc=1.000COSΦ
7 有功电能		当页面显示当前总有功电量时，按键显示当前正相有功电能，在按显示当前反相有功电能 左图中分别显示当前总有功电能，当前正相有功电能，当前反相有功电能 左图中：当前总有功电能0.22KWh 当前正相有功电能0.22KWh，当前反相有功电能0.22KWh
8 无功电能		当页面显示当前总无功电量时，按键显示当前正相无功电能，在按显示当前反相无功电能 左图中分别显示当前总无功电能，当前正相无功电能，当前反相无功电能 左图中：当前总无功电能2.48Kvarh 当前正相无功电能1.09Kvarh，当前反相无功电能1.39Kvarh

六、功能模块

6．1 RS485通讯

6．1．1 物理层

(1) RS485 通讯接口，异步半双工模式。
(2) 通讯波特率2400、4800、9600、19200、38400 bps 可设置，出厂默认值为9600 bps。
(3) 字节传送格式：N81无校验位8个数据位1个停止位, O81奇校验8个数据位1个停止位,E81偶校验8个数据位1个停止位,N82无校验位8个数据位2个停止位。

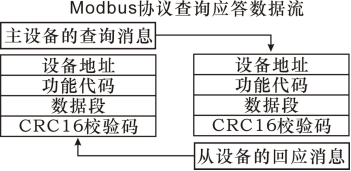

6．1．2 通信协议Modbus-RTU

本仪表提供串行异步半双工RS485通讯接口，采用标准MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条线路上可以同时连接多达64个网络仪表，每个网络仪表均可设定其通讯地址，通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm2。布线时应使通讯线远离强电电缆或其他强电场环境，推荐采用T 型网络的连接方式，不建议采用星形或其他的连接方式。

(7) 最终CRC 寄存器的值就是CRC16 的值。

6．1．3 通信报文举例：

(1) 读数据寄存器(功能代码03H/04H)：读三相电流值，A相电流5.000A，B相电流4.996A，C相电流4.980A，仪表地址为1。

(6) 电能值由3个寄存器(Word0、Word1、Word2)组成，前2个寄存器组成一个长整数，表示整数部分的值，后1个寄存器组成一个整数，表示小数部分的值，为3位的小数。电能值=Word0×0x10000 + Word1 + word2/1000。

6．2 电能计量与电能脉冲输出

数显多功能电力仪表可提供双向有功、双向无功电能计量，2 路电能脉冲输出功能和RS485的数字接口来完成电能数据的显示和远传。集电级开路光耦继电器的电能脉冲实现有功电能和无功电能的远传，可采用远程的计算机终端、PLC、DI 开关采集模块采集仪表的脉冲总数来实现电能累积计量。所采用输出方式是电能的精度检验的方式（国家计量规程：标准表的脉冲误差比较方法）。
